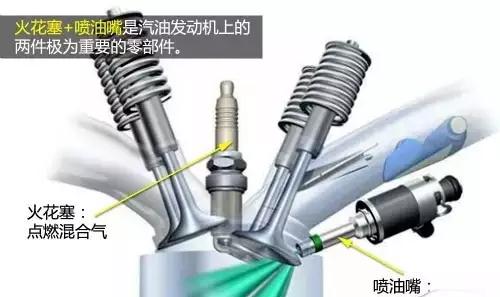

使用内燃机的轿车所使用的燃料一般是汽油和柴油。而在中国轿车市场，汽油车占据了一个很大的比例。汽油发动机与柴油发动机不一样，由于汽油的燃点较高（约400度左右），因而需要使用强制点火方式点燃混合气。而用于点燃混合气的关键就是我们今天要深入探讨的火花塞。
火花塞点火过程可分为四步：1.点火线圈在火花塞电极两端产生高压电，高压击穿电极间的介质产生电火花；2.电弧高温加热混合气后产生火焰核；3.火焰核变大，火花塞电极结构会影响这个过程，从而影响火花塞点火性能；4.火焰核温度上升至混合气燃点时混合气被点燃。
火花塞由以下几部分构成：1、接线螺母；2、中央电极；3、接地电极；4、金属壳体；5、绝缘体。火花塞上的接地电极与金属壳体连接，通过汽缸盖螺纹连接连接到发动机缸体上。绝缘体主要起到隔离金属壳体及中央电极的作用。接线螺母是火花塞上与高压线圈接触的部分，电流通过接线螺母和中央电极后，击穿中央电极与接地电极间的介质产生火花，从而点燃气缸中的混合气。

不同发动机甚至同一款发动机在不同调教的情况下，所使用的火花塞间隙都不一样。火花塞间隙过小会导致提前点火、死火甚至发动机损坏；火花塞间隙过大会导致失火、火花塞污垢增多、动力下降、油耗增加。

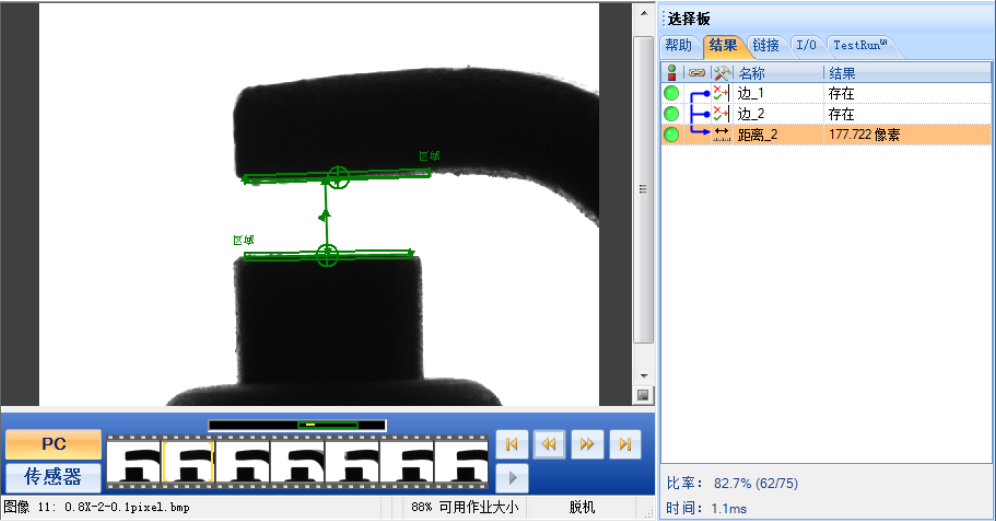

德创此次带来的机器视觉解决方案，针对火花塞成品的各项尺寸测量，其中包括较为关键的火花塞电极间的间隙尺寸测量。机器视觉方案帮助客户有效掌控产品各项尺寸数据，根据设定的正常数据范围，从而判断产品的优良，帮助客户有效管控产品的品质。

1、在线检测，系统采用转盘机构，检测速度1.5个/秒
2、PC与In-Sight实现以太网通讯
3、相机校准过程不需要人工参与
4、实时显示测量图像和结果数据
5、测量结果统计功能，自动计算CPK，测试结果报表自动存入数据库
