名词解释：ECU（Electronic Control Unit）电子控制单元，又称“行车电脑”、“车载电脑”等。从用途上讲则是汽车专用微机控制器。
目前汽车电脑已经得到了广泛的应用，例如车身电脑、发动机电脑、变速器电脑以及ABS电脑等。虽然不同车型上配置的电脑数量和类型不尽相同，但总的发展趋势是用一台主电脑处理大多数传感器的输入信号，用一些较小的电子控制单元控制其他系统。
以发动机电脑为例，ECU由大规模集成电路组成，用于检测并控制汽车发动机的点火、空燃比、怠速、废气再循环等多项参数，是发动机控制管理系统的关键部件。而作为ECU保护壳，为尽量减小外界环境对ECU的影响，切实保证ECU长期有效的发挥其功能，需要对ECU进行全密封保护，以避免ECU遭受灰尘、液体或其他物质对其造成损害，影响到电路板的正常使用和使用寿命。

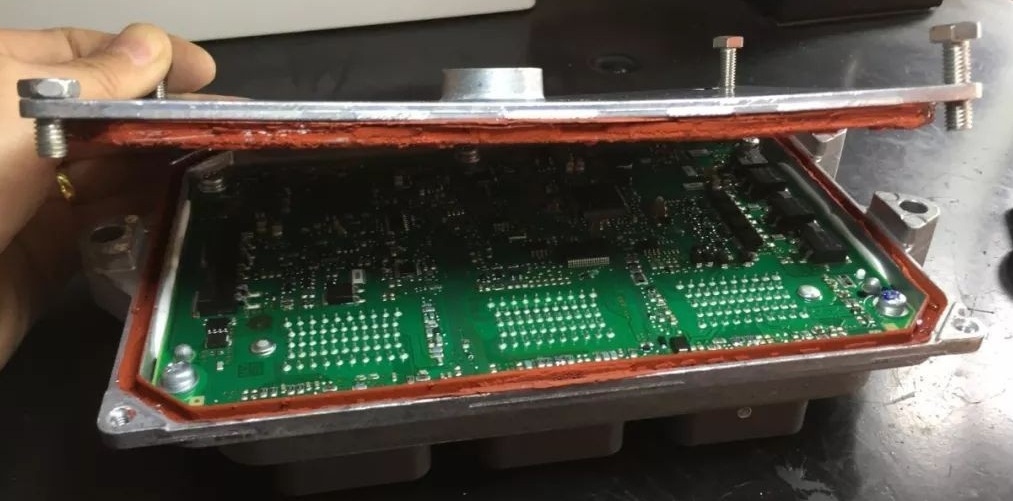

ECU外壳包括上盖和底盖。底盖的底部横向设有若干散热片，散热片是横向设置，散热面积会变大；上盖的防水槽注入密封胶后，底盖的下防水条再插入防水槽中，起到完美的密封效果。
德创此次的解决方案主要针对ECU外壳注胶设备。该设备在产品注胶完成后，需对产品注胶的状态进行监测，以防出现不良注胶状态，导致产品流出到后端加工生产后，造成不良后果。

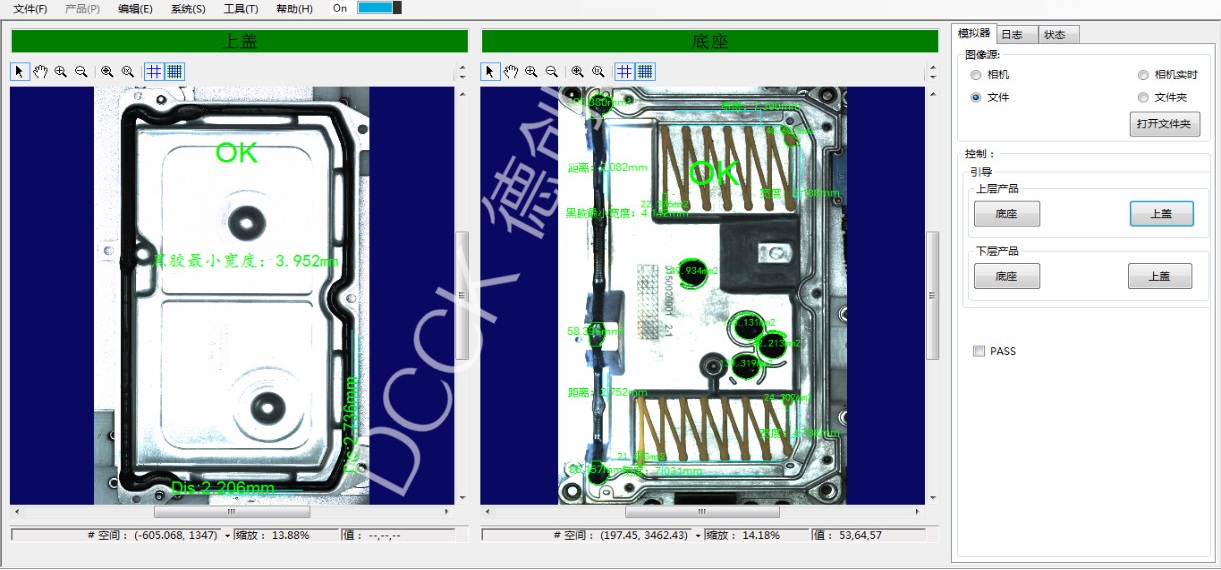

检测内容：
1、 检测上盖黑色密封胶胶条的宽度及位置度。
2、 检测底盖黑色密封胶&黄色散热胶胶条的宽度及位置度 。
3、 检测上下盖板胶条是否存在不良：胶条断开、未涂胶。
4、 检测速度：4S/个。
5、 检测精度：0.2mm。
6、 其他功能：

     1）、NG报警、并发送信号至PLC；
     2）、数据、图片保存功能；
     3）、开放客户自行数据设置功能。

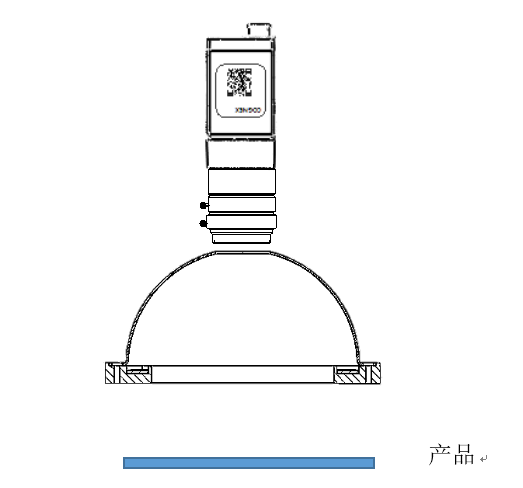

1000万 彩色相机，弧顶光源，定焦镜头、VisionPro软件及其他配件

【传统方案】：涂胶状态监测由人工裸眼检测，没有任何其他的检测手段，物料报废率很高，检测标准也不统一。
【德创方案】：用机器视觉方案取代人工。
【德创方案及优势】：标准统一，OK或者NG不再受人的主观判断影响；机器检测代替人工，提高检测效率，加快生产速度。
【传统方案】：视觉方案采用黑白工业相机，针对背景为金属材质、黑色、黄色胶条，成像对比度差。
【德创方案】：采用彩色工业相机，搭配白色大面积弧顶光源均匀照射产品表面。
【德创方案及优势】：彩色相机真实还原胶条的真实色彩，通过光源的均匀照射，将金属背景打亮，从而使被检测目标胶条与背景形成对   比，利于图像检测的稳定。
【传统方案】：视觉检测针对单方向胶条检测比较理想，但针对产品中胶条路径带有拐角、折弯的产品检测不稳定，主要影响因素是胶条存 在不同程度的反光。
【德创方案】：在镜头前添加德创研发的偏光镜模组。
【德创方案及优势】：通过硬件配置消除大部分反光，并通过软件对图像进行预处理，达到检测较为稳定的图像效果。
