随着汽车市场高度繁荣和车联网时代来临，曾经小众的车载屏已悄然成为继手机、平板之后的第三大中小尺寸面板市场，向多屏、大屏、触控化发展，市场成长迅速。
一个触摸屏系统包括：前面板、传感器薄膜、显示单元、控制器板和集成支持。触摸屏加工生产已实现自动化生产，其中，加工生产中最后一个工序需要自动屏幕贴合的线体，贴合前需要在玻璃面板上点胶和刮胶，德创提供的视觉系统配合点胶机，实现在正确位置点胶。

1、检测内容：拍摄玻璃面板的两个直角，计算产品中心位置，通过运算，引导点胶针头在玻璃板标记位置点胶

2、检测速度：0.5s（针对CCD工位速度）
3、检测精度：视觉重复精度0.01mm，设备点胶精度±0.1mm
4、其他功能：产品NG会提示报警信号，并传输信号给PLC或上位机

500万 黑白相机，同轴光源，定焦镜头、VisionPro软件及其他配件


【传统方案】：相机一次性拍摄整个产品，提取产品坐标位置，引导点胶机点胶

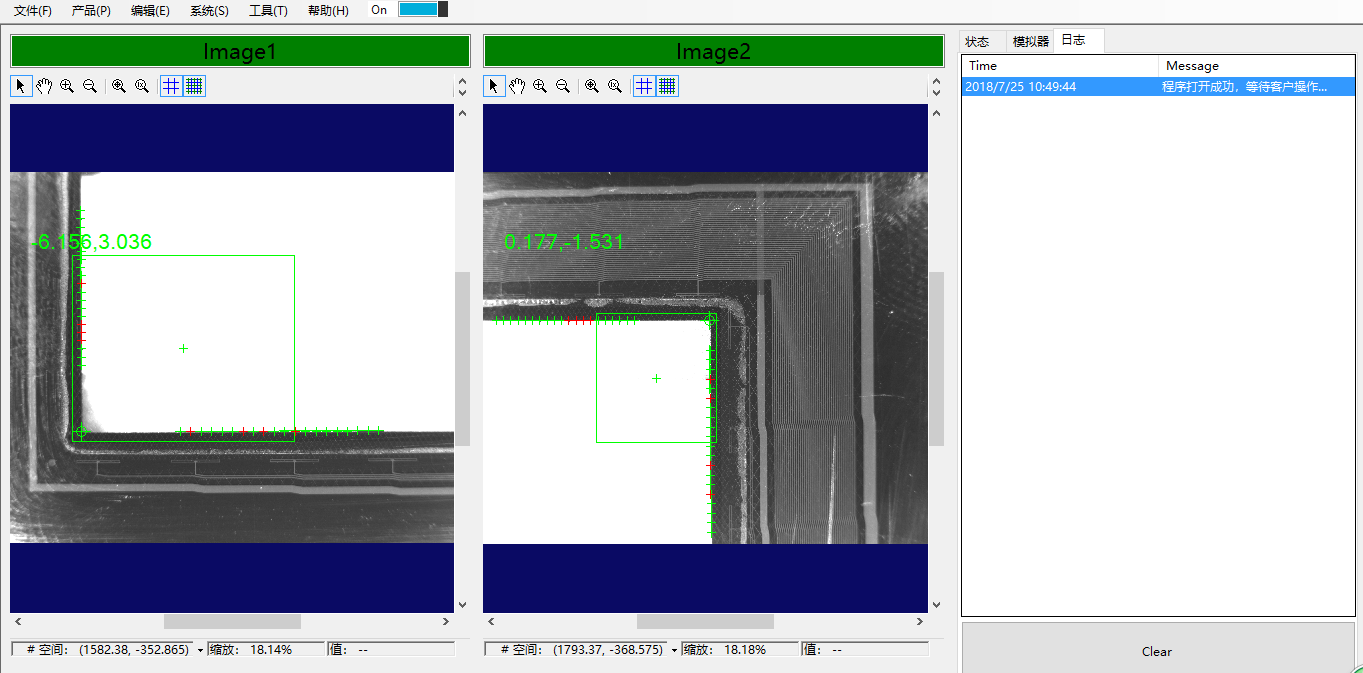

【德创方案】：相机通过拍摄产品的对角，来达到更高的引导精度
德创方案优势：
  1、 提高精度：同配置相机，缩小相机的视野范围，提高单个像素的精度，从而提高整体产品引导精度。
  2、 节约成本：无须提高相机分辨率，就可以达到提高精度的目的
【传统方案】：视觉软件只针对一款产品，产品尺寸略微的变化，则不能兼容
【德创方案】：视觉系统可兼容多种边框特征复杂且不统一的产品
【德创方案优势】：客户可以自定义添加产品、抓取产品特征，便于客户在使用德创视觉系统时，添加新的产品型号和切换产品型号。提高德创视觉系统的灵活性和可操作性。
【传统方案】： 视觉引导需将点胶机、相机的坐标空间进行统一，传统实现方式为手眼标定，费时半天或一天。

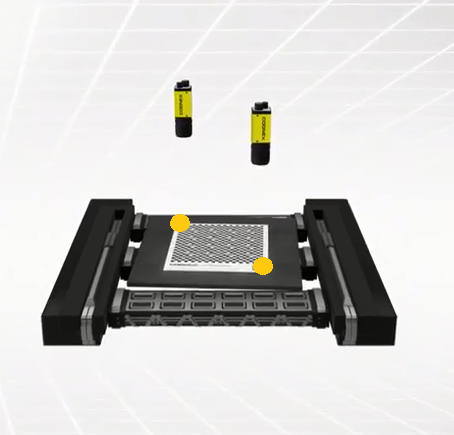

【德创方案】： 利用不同视野下的空间标定
【德创方案优势】：大大简化手眼标定难度及更高的精度，耗时2-3h
